Istruzioni per la costruzione del fornelletto Open Jet ad ugelli nella parte superiore. |

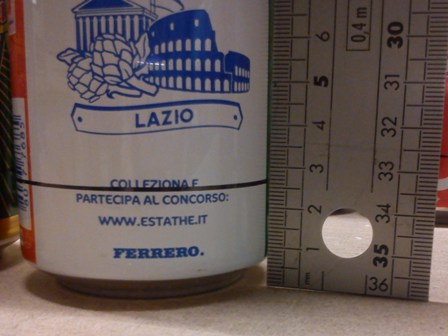

| Prima operazione: segnare le due lattine candidate a diventare fornello ad un altezza di 27 mm dalla base (tavolo) | |
 |
|
|

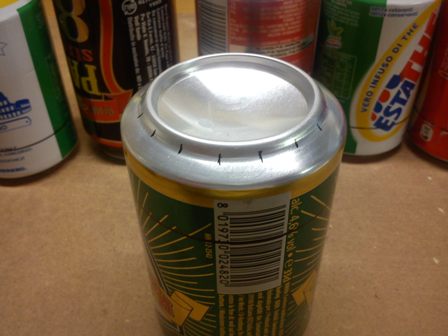

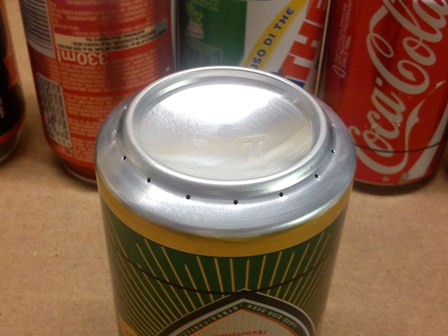

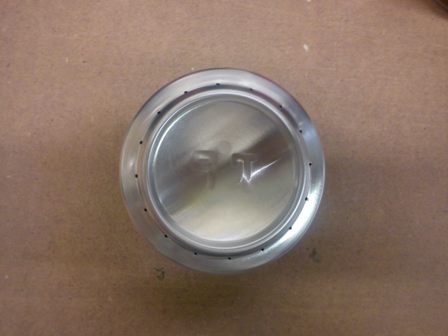

Per fare gli ugelli, segnare 16 punti sul
bordo come mostrato in figura, (dove il fondo fa una piega). Si
può iniziare facendo 4 segni ad occhi (nord-sud-est-ovest), poi ogni due
segni ne aggiungete un altro, poi sempre a metà ancora un altro arrivando a 16 segni. Per forare io uso un mini trapano con punta da 1 mm ma per semplificare le cose si può utilizzare una puntina da disegno, cercando di non schiacciare la lattina. |
|
 |
|

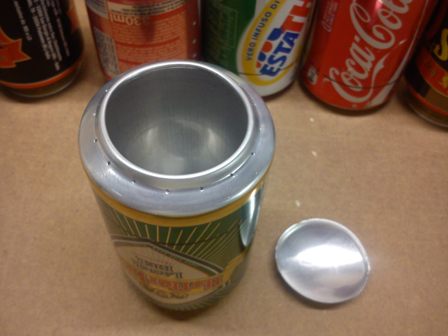

| Dalla
lattina con i fori ora occorre togliere la parte interna del fondo. Le tecniche sono varie...io ho trovato un sistema semplice ed efficace che lascia un lavoro pulito ;) |
 |
|

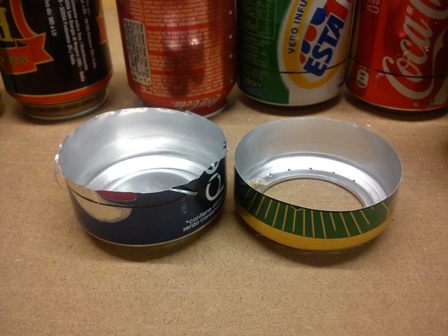

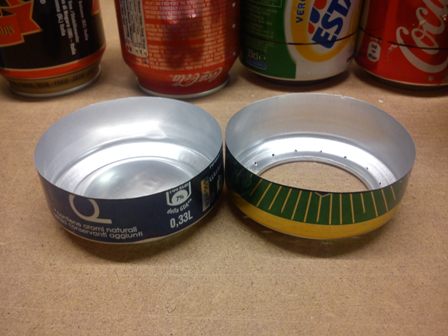

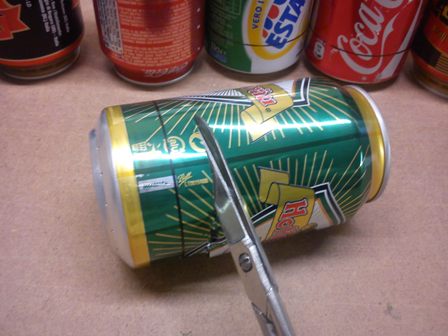

A questo punto si può procedere al taglio
delle lattine, prima brutalmente lasciando abbondanza rispetto alla
linea e poi rifinendo con precisione sulla linea segnata in precedenza. Utilizzando delle semplici forbici da casa si otterrà un ottimo risultato. Consiglio di eliminare dalle lattine qualunque traccia residua di bibita, eviterete di avere cattivi odori al momento della prima accensione. |
|
 |
|

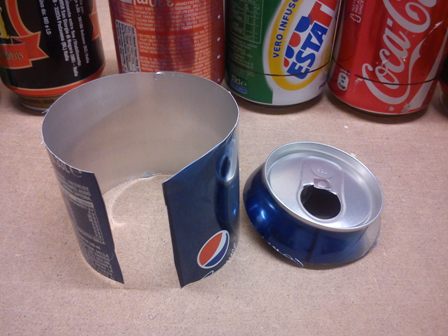

| Per costruire la parete interna della camera di combustione si ricava la lamina di alluminio da una delle due lattine | |
 |
|
|

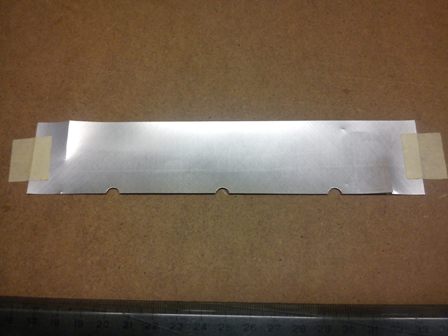

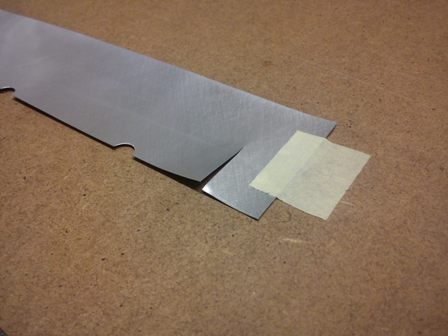

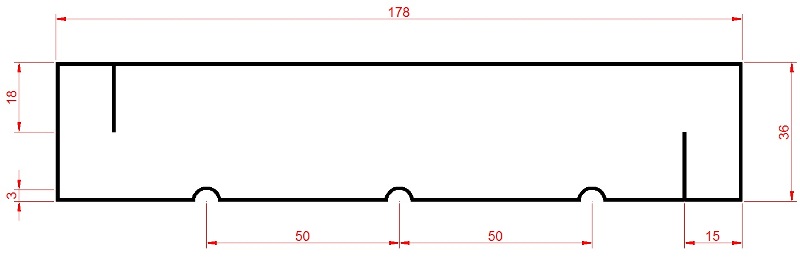

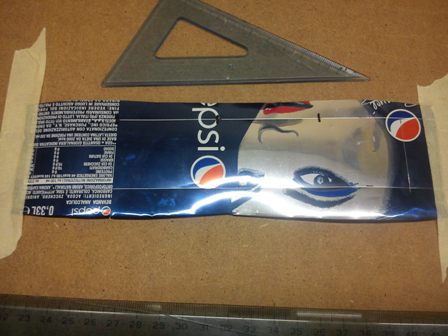

Occorre ricavare una striscia alta 36 mm e
lunga 17,8 cm, disegnandola e tracciando sull'alluminio le linee con un
semplice taglierino, ripiegando lungo le linee si otterrà un taglio
preciso. La parete interna, sul lato inferiore, dovrà avere 3 intagli, la forma non importa, purché siano alti più o meno 3 mm. |
|
 |
|
 |
|

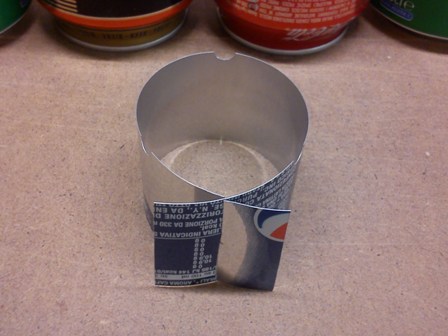

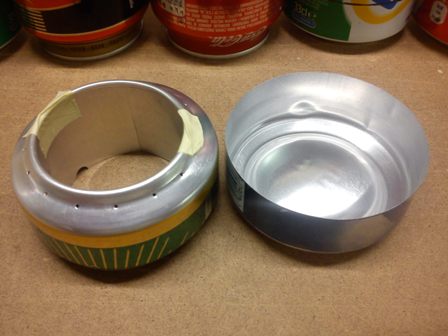

| Inserite la
parete interna nella parte di lattina con i fori, avendo cura di farla
aderire bene nella scanalatura e fermatela con due pezzi di nastro
adesivo, aiuteranno molto nell'assemblaggio finale. Ricordate di lasciare i 3 intagli verso il basso. |
 |
|

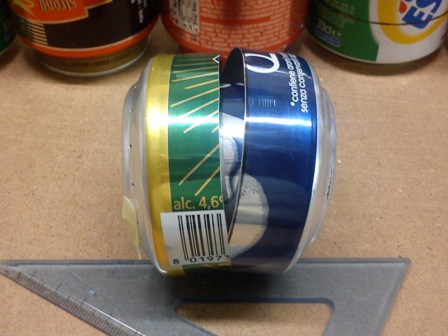

Ora viene la fase forse più delicata,
inserire i due fondi di lattina uno dentro l'altro. La scelta delle lattine "giuste" aiuta in questa fase, ma sono raffinatezze che si ottengono con l'esperienza, con la costruzione di tanti fornellini e dopo aver gettato tante lattine nel secchio della raccolta differenziata. Eventualmente ci si può aiutare con un lamierino di alluminio di scarto come si vede nella seconda foto qui sotto. |
|
 |
|
|

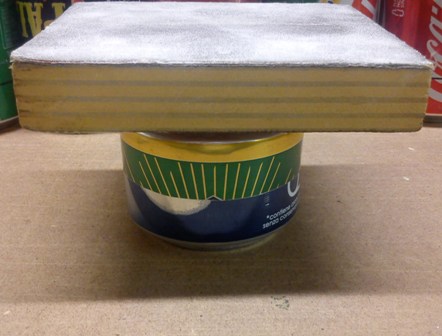

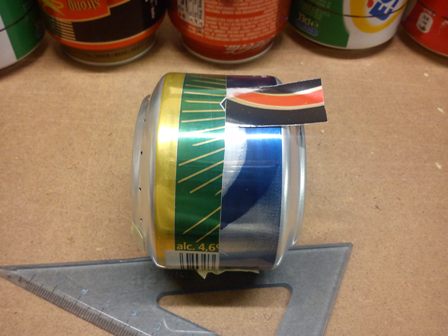

Una volta accoppiate le lattine, premere i
due fondi uno dentro l'altro aiutandosi con un pezzo di legno rigido,

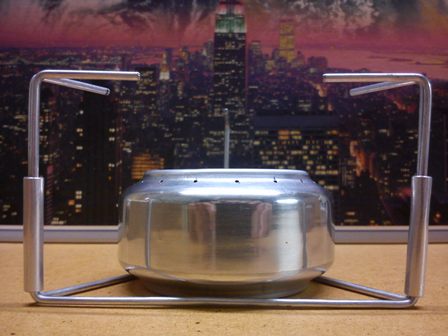

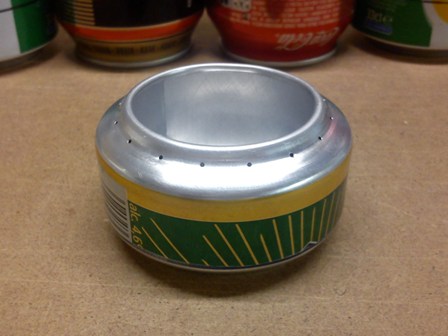

senza esagerare con la pressione per non schiacciare le lattine. Ed ecco a voi il vostro fornelletto finito e pronto all'uso. |
|
 |
|
| Supporto Pentola | |
|

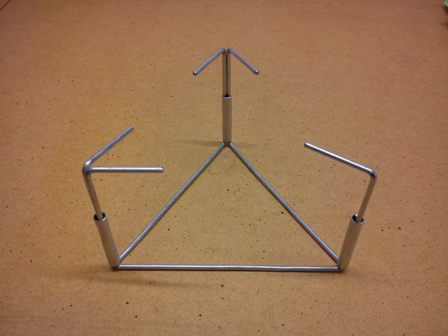

Il supporto pentola costruito secondo le
istruzioni alla pagina
http://fornelloadalcool.wordpress.com/supporto-pentola/ è semplice e
molto efficace! Ricavato da un appendiabiti da lavanderia, ho apportato un paio di modifiche per adattarlo meglio al mio caso, riducendo leggermente le dimensioni per farlo stare nel pentolino e utilizzando un tubetto di alluminio che avevo in casa per unire le varie parti, ma ho sperimentato anche la costruzione con il lamierino della lattina come suggerito nel sito e funziona alla grande. |
|
| Si procede raddrizzando il fil di ferro di un appendiabiti e ricavandone 3 spezzoni, due da 25,5 cm e uno da 21 cm | |

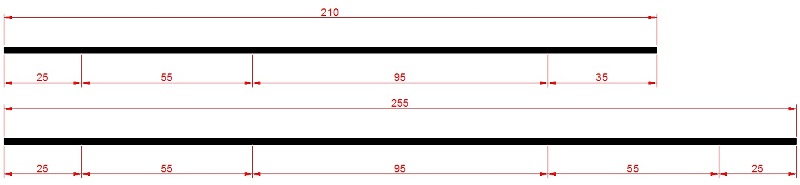

| Segnate sugli spezzoni di filo di ferro con un pennarello indelebile le misure come nel disegno qui sotto | |
 |
|

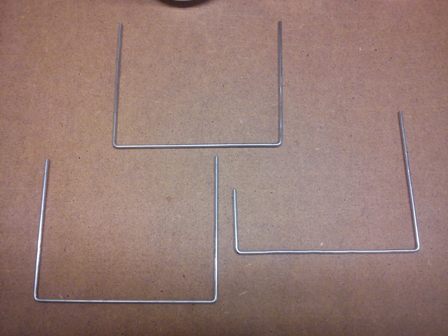

| Piegate sui segni interni ottenendo delle U |
 |

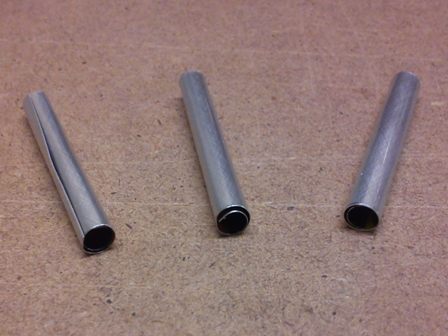

| Da una parte di lattina
di scarto ricavare 3 rettangoli di lamierino da 35 mm per 25 mm e arrotolarli su se stessi dal lato lungo, io mi aiuto con il fusto di un cacciavite |
 |

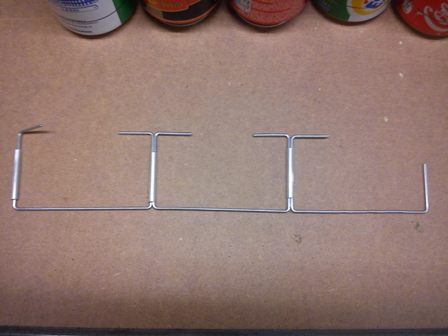

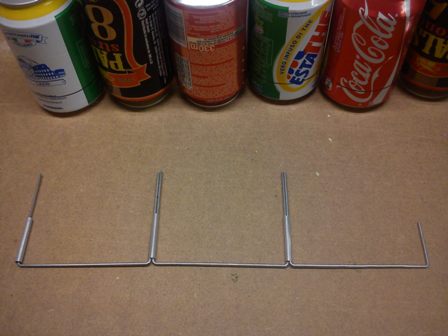

| Infilateli nelle U come in foto a lato |
 |
| E piegate la parte terminale, lungo i segni fatti in precedenza a 2,5 cm |
 |

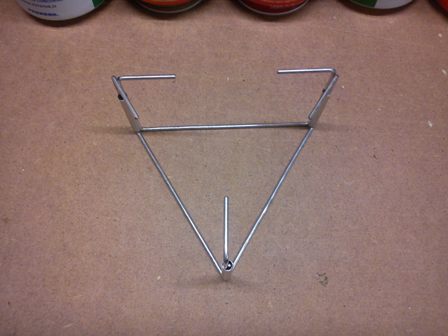

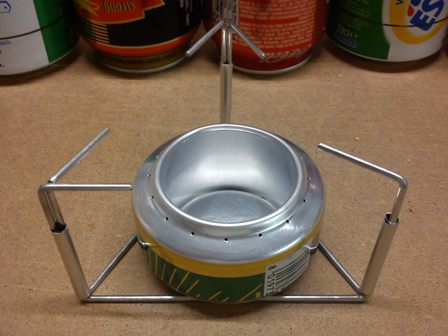

| Il primo terminale libero, nella foto superiore il primo a sinistra, dovrà convergere verso il centro del supporto pentola, come si vede bene nella foto qui sotto | |
 |
|
 |
|
